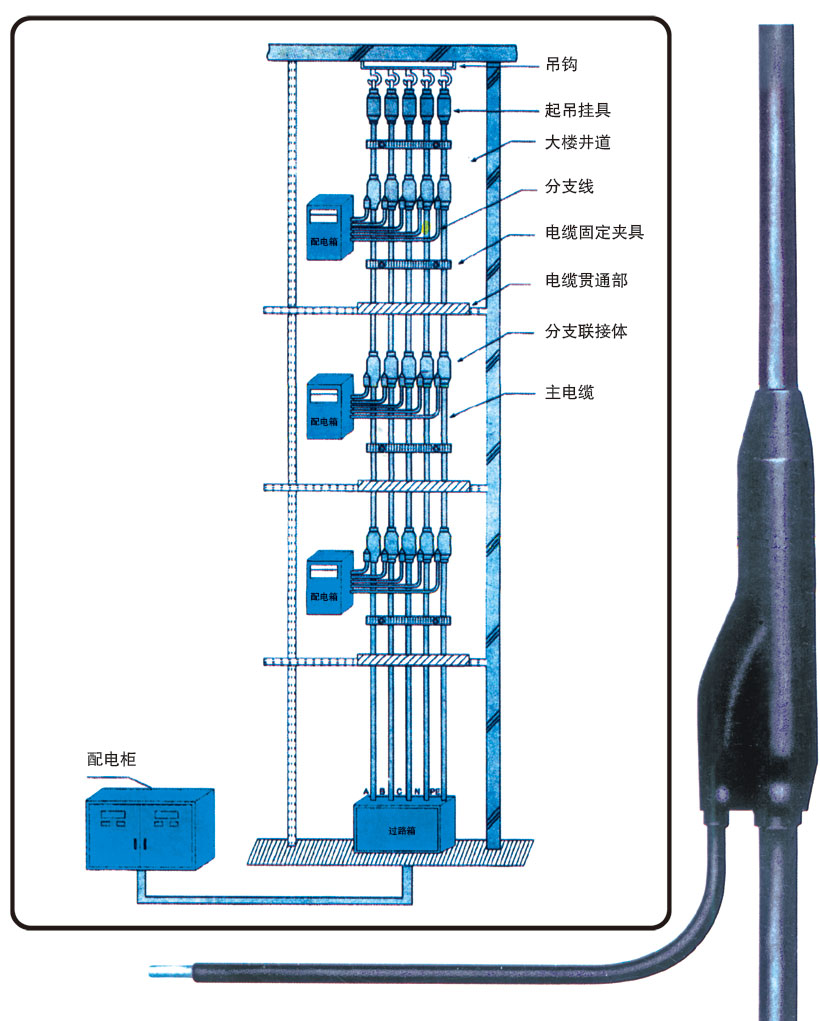

一、FZ预制分支电缆安装示意图
二、FZ系列预制分支电缆品种、型号
1、YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆。
2、ZR-YJV-交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆。
3、NH-YJV-交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆。
4、VV-聚氯乙烯绝缘聚氯乙烯护套电力电缆。
5、ZR-VV-聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆。
6、NH-VV-聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。
注：1、未做特别说明，电缆均为额定电压(U0/U)为0.6/1kV铜单芯低压电力电缆。
2、主干电缆均采用黑色护套电力电缆。
3、分支电缆特别说明均采用主干电缆同品种电力电缆。
4、分支线若要求采用色标（黄、红、绿、浅蓝、黄绿）BV-500型电线，应在订货时详细说明。
三、FZ系列安全清洁（环保）预制分支电缆品种、型号
1、交联聚乙烯绝缘安全清洁电力电缆
WD-YJE交联聚乙烯绝缘无卤聚烯烃护套安全清洁电力电缆。
WD-YJE交联聚乙烯绝缘低卤聚乙烯护套安全清洁电力电缆。
2、安全清洁耐火电缆
WD-NH-YJE交联聚乙烯绝缘无卤聚烯烃护套安全清洁耐火电缆。
WD-NH-YJE交联聚乙烯绝缘低卤聚乙烯护套安全清洁耐火电缆。
四、FZ系列隔氧层预制分支电缆品种、型号
1、GZR-YJV交联聚乙烯绝缘聚氯乙烯护套隔氧层阻燃电力电缆。
2、GDL-YJV交联聚乙烯绝缘低卤黄色小蝌蚪视频聚氯乙烯护套隔氧层阻燃电力电缆。
3、GWL-YJE交联聚乙烯绝缘无卤、黄色小蝌蚪视频聚烯烃护套隔氧层阻燃电力电缆。
4、GNH-YJV交联聚乙烯绝缘聚氯乙烯护套隔氧层耐火阻燃电力电缆。
5、GNH-YJE交联聚乙烯绝缘聚烯烃护套隔氧层耐火阻燃电力电缆。
五、FZ系列预制分支电缆的主要特性
1、绝缘电阻≥200MΩ；
2、绝缘耐压≥3.5kV／5min：
3、良好的气密性与防水性，即将分支接头浸入水中，在水与电缆芯间测绝缘电阻和工频耐压均符合1、2的要求：
4、分支接头的接触电阻小，接触电阻与等长的基准电阻值比值≤1.2
5、接头短路强度大；短路后接触电阻比率的变化率≤0.2；
6、ZR-YJV型阻燃预制分支电缆，护套的自熄时间≤1.2s，符合GB12666.5的要求；
7、NH耐火型除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求：
8、VV型电缆的铜芯的高工作温度可达70℃，YJV型电缆的铜芯的高工作温度可达90℃；
9、具有优良的耐腐浊性，能抵抗无机盐、油、碱、酸和有机溶剂对它的腐浊；
10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；
11、预制安全清洁（环保）分支电缆。具有低毒、黄色小蝌蚪视频、无卤（低卤）阻燃安全清洁等特点；
12、安全清洁（环保）耐火分支电缆。具有低毒、黄色小蝌蚪视频、无卤（低卤）阻燃安全清洁，耐火等特点；
13、GZR-YJV隔氧层(高阻燃)、高耐火分支电缆，具有高阻燃、阻燃性能超过阻燃标准A类。
六、FZ系列预制分支电缆的主要优点
具有优良的供电安全可靠性
1、主干电缆导体无接头，连续性好，减少了故障点。
2、分支接头采用工厂全程机械化制作，大大降低了人为因素造成质量不良现象。
3、分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响。
4、短时间内完成压膜护套，避免了接头接触铜芯长时间裸露在空气中产生氧化而导致接触电阻变化。
5、分支接头有严格的技术标准和检验要求，以及严密的质保体系。
安装简便，环境要求低，施工方便
1、占用建筑面积小，有利于建筑面积的有效使用。
2、使用环境要求低，安装精度要求低。
3、安装简单方便，安装技术要求不高，安装周期短，仅为母线槽安装工时的1/10或1/20,安装劳动强度小。
4、由于它的弯曲半径小，大大地降低了安装难度和缩小了空间尺寸。
优良的抗震性、气密性、防水性和耐火性
1、优良的抗震性。一般机械连接母线槽接头，在墙体受震动后会发生接头松动，而FZ系列预制分支电缆不会受到影响。特别在通过建筑沉降缝时不需要任何措施。
2、良好的气密性和防水性，能在潮湿的环境中正常供电，也能在露天及埋地敷设使用，但母线槽绝对不能做到。
3、采用“NH"型的预制分支电缆，可在燃烧情况下，保持90Cmin的正常供电运行。
免维护
1、预制分支电缆按规定方法安装后，一次性开通率高。
2、正常运行的预制分支电缆系统平时不需要作任何维护保养。
可明显降低配电成本
1、于母线槽相比，可减低工程造价，且技术经济指标高、综合经济效益显著。
品种规格多，选用灵活，任意组合
1、主电缆从10mm2到1200mm2分支电缆从4mm2到300mm2任意组合选用。
2、电缆品种多，有VV，ZR-VV，NH-VV，YJV，ZR-YJV，NH-YJV，GZR-YJV，GDL-YJV，GWL-YJV，GWL-YJE，GNH-YJV，GNH-YJE等，可根据需要选用。
3、分支接头可根据楼层需要任意设定分支位置。

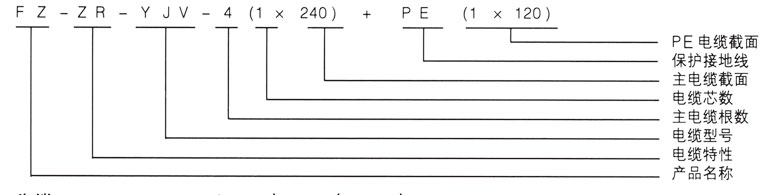

七、单芯分支电缆型号示范
主缆
分缆：FZ-ZR-YJV-4(1x35）+PE（1x16）
举例：1、主电缆表达为：FZ-ZR-YJV-4（1×240）
分支电缆表达为：FZ-ZR-YJV-4（1×35）或表达为：FZ-ZR-YJV-4（1×240）/4（1×35）
2、主电缆表达为：FZ-YJV-4（1×185）+PE（1×95）
分支电缆表达为：FZ-YJV-4（1×25）+PE（1×16）或表达为:FZ-YJV-4（1x185）+PE（1×95）/4（1×25）+PE（1x16）
八、单芯安全清洁分支电缆型号示范
主缆
分缆：FZ-WD-YJE-4(1x35）+PE（1x16）
举例：1、主电缆表达为：FZ-WD-YJE-4（1×240）
分支电缆表达为：FZ-WD-YJE-4（1×35）或表达为：FZ-WD-YJE-4（1×240）/4（1×35）
2、主电缆表达为：FZ-WD-YJE-4（1×185）+PE（1×95）
分支电缆表达为：FZ-WD-YJE-4（1×25）+PE（1×16）
或表达为:FZ-WD-YJE-4（1x185）+PE（1×95）/4（1×25）+PE（1x16）
九、技术参数

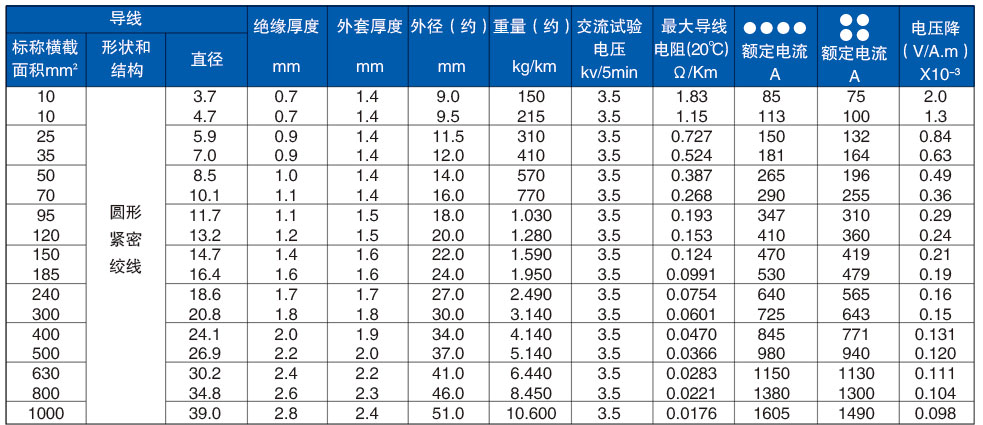

0.6/1kV单芯XLPE/PVC电力电缆参数

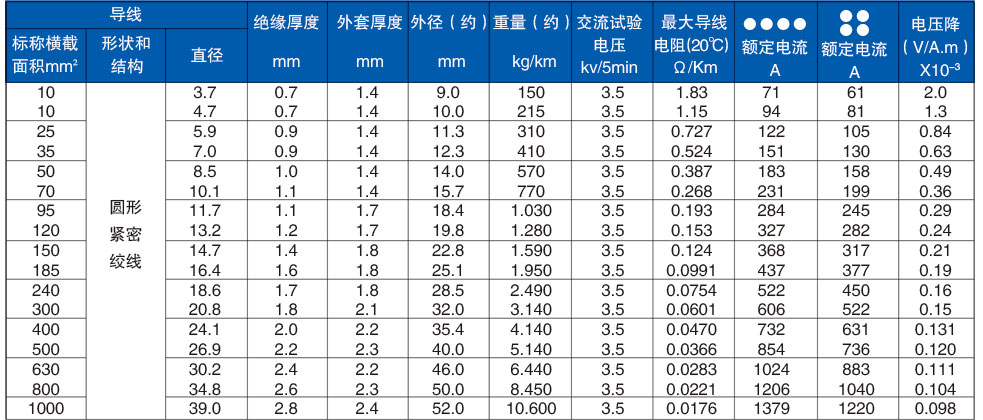

0.6/1kV单芯PVC/PVC电力电缆参数

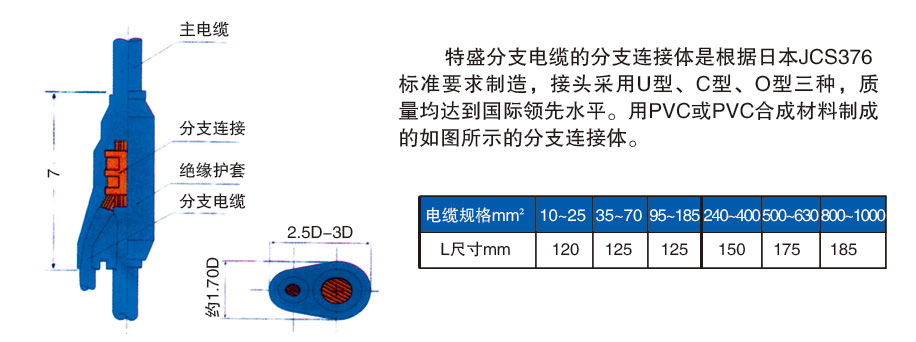

十一、分支接头的结构
